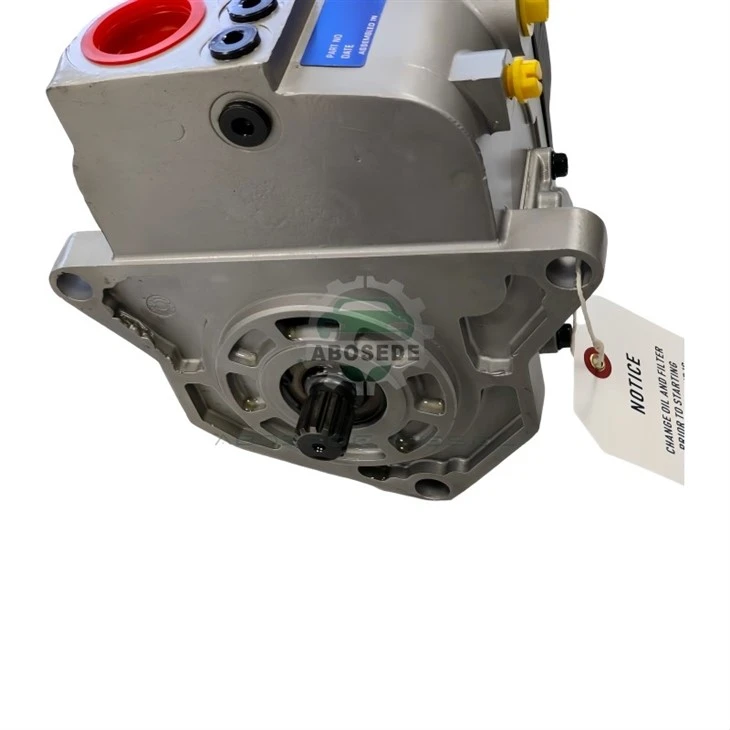

Bomba de injeção de combustível 600-0624 – Vedação de alta-pressão e calibração de modelagem de taxa para energia estacionária e marítima Caterpillar 3412

Na combustão de diesel, a batida audível e o estresse mecânico são em grande parte determinados pelataxa de aumento de pressãodurante o período de atraso de ignição-uma variável diretamente influenciada pela característica de descarga da bomba injetora. O600-0624(Caterpillar OEN) diverge das variantes convencionais da bomba 3412 ao incorporar umválvula de entrega modificada com amortecimento de-estágio duploe umperfil helicoidal da porta de derramamentoque desacelera o corte-de combustível. Isso resulta em um declínio mais gradual da pressão após a injeção, reduzindo a onda de choque que causa vibrações no trem de força e ruído de combustão. Enquanto outras variantes se concentram no formato do torque ou na planicidade isócrona, o 600-0624 foi projetado paraconforto acústico e longevidade mecânica-particularmente valorizado em áreas de acomodação marítima e zonas industriais-sensíveis ao ruído.

O 600-0624 mantém o diâmetro padrão do êmbolo de 10,0 mm e o curso de 8,5 mm, mas as folgas internas e as pré-cargas da mola são otimizadas para pressões de saída sustentadas mais altas:

Parâmetro	600-0624	0R-2236	201-4202
Folga do êmbolo/cano (Grau)	0,002–0,003 mm (Grau A+)	0,003–0,004 mm	0,003–0,004 mm
Pressão de abertura da válvula de entrega	32 MPa ±0,3	30 MPa	28 MPa
Diâmetro do orifício de amortecimento	0,8 mm (com verificação-com mola)	1,0 mm (padrão)	1,0 mm
Ângulo de ataque da hélice	20 graus (derramamento mais lento)	22 graus	26 graus
Taxa de primavera do governador	3,5 N/mm (maior rigidez)	3,2 N/mm	2,8 N/mm
Tolerância máxima à temperatura do combustível	75 graus (com vedações Viton)	70 graus	70 graus

A folga mais estreita do cilindro-do êmbolo reduz o vazamento interno em aproximadamente 15% em comparação com as bombas padrão, permitindo que a 600-0624 mantenha pressões de trilho mais altas (até 130 MPa) sem sacrificar a eficiência volumétrica, uma vantagem importante para motores que operam sob cargas pesadas sustentadas.

Esta crista arredondada reduz o gradiente de pressão máximo (dP/dt) de 450 MPa/ms para 320 MPa/ms a 1.800 rpm, resultando em:

Redução de ruído de combustãode 3–5 dB(A) sob carga total.

Estresse mecânico reduzidona agulha e na sede do bico injetor, ampliando os intervalos de manutenção do injetor.

Operação ociosa mais suavedevido à variação cíclica reduzida (COV da pressão efetiva média indicada cai de 3,2% para 2,1%).

Quantidades de entrega em pontos-chave:

Marcha lenta (800 rpm, cremalheira 6 mm): 80 mm³/curso.

Torque máximo (1.400 rpm, cremalheira 11 mm): 360 mm³/curso.

Nominal (2.200 rpm, rack 12,5 mm): 430 mm³/curso.

Notavelmente, o 600-0624 atinge seu pico de entrega a uma velocidade ligeiramente superior à do 201-4202, tornando-o adequado para motores que funcionam continuamente perto das condições nominais.

Esta bomba é a escolha OEM preferida para:

Motores auxiliares marítimosemotores principais do iateonde o conforto de ruído e vibração são fundamentais (balsas de passageiros, barcos de cruzeiro).

Geradores de espera para hospitais/data centerscom limites rígidos de emissão acústica.

Pacotes de compressores de gáslocalizados em áreas residenciais ou sensíveis-à vida selvagem.

Bombas de irrigação agrícolaoperando em velocidade fixa por temporadas prolongadas.

Isso énãorecomendado para aplicações-transitórias altas (por exemplo, equipamentos de terraplenagem), porque a queda mais lenta da pressão pode enfraquecer a resposta do acelerador.-o 201-4202 continua sendo a melhor escolha.

Nossas unidades 600-0624 remanufaturadas passam por uma etapa dedicada de validação acústica. O processo inclui:

Inspeção ultrassônicado corpo da bomba em busca de micro-fissuras que possam afetar o desempenho do amortecimento.

Correspondência seletiva do cilindro-do êmbolopara liberação Grau A+, usando um sistema computadorizado-de medição de ar que classifica os componentes em compartimentos de tolerância de 0,5 µm.

Re-perfil da válvula de entrega– substituímos a mola da válvula e lapidamos a sede por uma máquina de lapidação controlada-CNC para atingir a pressão de abertura exata de 32 MPa e o coeficiente de fluxo do orifício de amortecimento necessário.

Calibração do governadorcom foco especial na janela de estabilidade em marcha lenta-a mola mais rígida é definida para uma pré-carga precisa que elimina a oscilação sem introduzir inclinação.

Teste de bancada acústica– medimos a amplitude da ondulação de pressão e dP/dt usando um sensor de{0}resposta rápida; os resultados são registrados e comparados com os critérios de aceitação da fábrica.

Cada bomba funciona por 40 minutos sob carga de 75% para assentar todas as peças móveis antes da medição final. Um certificado de calibração detalhado é fornecido, incluindo o valor dP/dt medido e uma equivalência de nível de ruído-(em dB) relativa a um padrão de referência.

Q1: Como o 600-0624 consegue menor ruído de combustão sem sacrificar a potência?
Ao suavizar a diminuição da pressão após a injeção, a bomba reduz a rápida expansão dos gases que provoca a “batida” no início da combustão. A massa total de combustível fornecida permanece inalterada, portanto a potência permanece consistente-apenas a taxa de liberação de calor é moderada.

Q2: Posso instalar esta bomba em um motor 3412 que veio originalmente com um 10R-1001 sem trocar os injetores?
Sim, a pressão de abertura do bico é compatível (27,5 MPa). No entanto, pode ser necessário ajustar o tempo estático para 21 graus BTDC conforme recomendado; caso contrário, o perfil de pressão retardado poderia desviar muito a combustão após o TDC, causando temperatura de exaustão mais alta.

Q3: Quais intervalos de manutenção a bomba remanufaturada exige em comparação com uma nova?
O intervalo recomendado para inspeção do êmbolo/barril é de 5.000 horas para aplicações de serviço-contínuo. O conjunto da válvula de distribuição deve ser verificado após 3.000 horas porque a mola de amortecimento pode perder tensão. Fornecemos um registro de manutenção com cada bomba.

Q4: A bomba inclui um sensor de temperatura do combustível ou algum componente eletrônico?
Não, esta é uma bomba totalmente mecânica. A compensação de temperatura é controlada pela variação da viscosidade do combustível, que é mínima na faixa de 0 a 75 graus. Além disso, oferecemos um kit opcional de resfriador de combustível.

P5: Como posso verificar se a calibração acústica não foi alterada durante o transporte?
O parafuso de calibração é preso com um selo-quebrável com nosso logotipo. Além disso, o certificado inclui um número exclusivo de "taxa de aumento de pressão"; você pode-verificar isso realizando um teste simples de aumento de pressão em uma bancada (procedimento descrito no manual).

P6: O 600-0624 é compatível com misturas de biodiesel e com o que devo tomar cuidado?
Sim, é compatível com o biodiesel B20, mas as propriedades solventes mais elevadas do biodiesel podem remover o lubrificante-de amaciamento. Recomendamos o uso de um aditivo comercial-antidesgaste nas primeiras 100 horas. Além disso, monitore o filtro de combustível com mais frequência (a cada 50 horas) para detectar quaisquer depósitos soltos do sistema de combustível.
