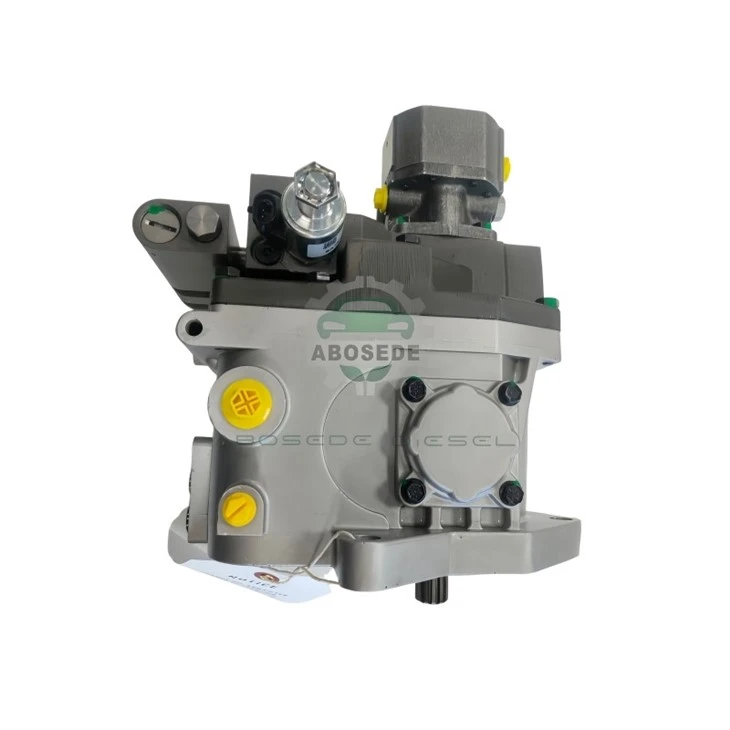

201-Bomba de injeção de combustível 4202 – variante de aumento de alto torque para motores industriais e marítimos Caterpillar 3412

Dentro do portfólio de sistemas de combustível Caterpillar 3412, o 201-4202 OEN representa um ramo de calibração específico - não apenas um número de fundição diferente, mas uma bomba ajustada paramaior aumento de torque (15–20%)earrastamento sustentado em baixa-velocidadeem comparação com o padrão 10R-1001. Embora ambos compartilhem o mesmo diâmetro de êmbolo de 10 mm e geometria de cilindro, o 201-4202 incorpora um perfil de came de rack de controle modificado e uma mola de válvula de distribuição mais rígida, que atrasa o tempo de derramamento em posições inferiores do rack. Essa mudança sutil produz uma curva de fornecimento de combustível que favorece o aumento gradual de potência-em vez da resposta inicial agressiva-ideal para cargas de hélices marítimas e grupos geradores com volantes de alta inércia. Para os técnicos, reconhecer esta distinção é essencial: a instalação de um 201-4202 numa aplicação de potência de pico (por exemplo, camiões de transporte) pode causar aceleração lenta, enquanto a utilização de um 10R-1001 numa aplicação marítima pode produzir fumo preto excessivo durante cargas de transição.

A 201-4202 mantém o mesmo flange de montagem, passo da engrenagem motriz e rosca de saída de alta pressão (M22x1,5) de todas as bombas 3412, garantindo intercambialidade física. No entanto, os dados internos críticos diferem:

Parâmetro	201-4202	10R-1001 (para referência)
Diâmetro do êmbolo	10,0 mm (igual)	10,0mm
Curso eficaz	8,5mm	8,5mm
Curso total da cremalheira de controle	16,5 mm (estendido)	14,0mm
Entrega máxima na velocidade nominal	480 mm³/curso a 2.300 rpm	420 mm³/curso a 2.200 rpm
Pressão de abertura da válvula de entrega	28 MPa ± 0,5	25 MPa ± 0,5
Configuração de inclinação do regulador (de fábrica)	6% (ajustável 3–10%)	8%

O deslocamento mais longo da cremalheira permite que a bomba meça combustível adicional quando o governador exigir-carga total em rotações mais baixas-aumentando o backup de torque sem exceder as proporções ar/combustível-limitadas de fumaça. O aumento da pressão de abertura da válvula de entrega melhora a propagação da onda na linha de alta-pressão, reduzindo o atraso de injeção em aproximadamente 0,3 ms a 1.200 rpm, o que se traduz em uma curva de torque mais responsiva.

Os dados de calibração de bancada (combustível ISO 4113, 40 graus) para o 201-4202 mostram uma característicacorcundana curva de entrega:

No1.000 rpm(engate do regulador de marcha lenta): 90 mm³/curso.

No1.400rpm(ponto de pico de torque): 350 mm³/curso – isso é 25% maior que o 10R-1001 na mesma posição do rack.

No1.800rpm: a entrega cai para 310 mm³/curso devido ao avanço do tempo da porta de derramamento.

No2.300 rpm(nominal): 480 mm³/curso (máximo).

Esse perfil não{0}}linear foi projetado intencionalmente: a bomba fornece combustível extra exatamente na faixa em que o motor precisa para superar a oscilação da hélice ou do compressor, enquanto diminui em velocidades mais altas para evitar excesso de velocidade. O governador reage às mudanças de carga através de umpeso mosca-e-primaveramecanismo-o 201-4202 usa uma mola de marcha lenta mais suave, que amplia a faixa de inclinação e dá ao motor uma sensação "mais suave" durante as manobras de atracação.

Esta bomba é a unidade-especificada de fábrica para:

Propulsão marítima Caterpillar 3412E(serviço contínuo, hélices de passo{0}}fixo) – o aumento do torque compensa a lei da hélice (torque ∝ rpm²).

Pacotes de compressores industriais(por exemplo, Atlas Copco, Ingersoll Rand) que exigem torque uniforme na faixa de 1.200 a 1.800 rpm.

Conjuntos-geradores para potência principal de 50 Hz(1.500 rpm) – o fornecimento estável da bomba nessa velocidade garante resposta de tensão/frequência dentro dos limites ISO 8528-5.

Para caminhões-fora de estrada, a Caterpillar normalmente especifica o 10R-1001; usar o 201-4202 em tais aplicações exigiria a recalibração do parafuso limitador de combustível do motor e poderia gerar fumaça preta em grandes altitudes devido a misturas mais ricas. Portanto, verifique sempre o prefixo do número de série do motor (por exemplo, 4SJ, 5SN) com o manual de peças.

Nossas bombas remanufaturadas 201-4202 passam pelo mesmo protocolo rigoroso de 14 etapas que a 10R-1001, com um adicionalbalanceamento dinâmicopasso para a montagem do rack de controle-porque o rack mais longo é mais suscetível à histerese-induzida por vibração. Nós usamos:

Limpeza ultrassônicacom solução quelante para remover verniz interno sem agredir as superfícies endurecidas.

Pares de êmbolo/barril de ajuste seletivograu A (folga 0,003–0,004 mm) para restaurar a eficiência volumétrica.

Polimento da válvula de entregapara atingir a pressão de abertura exata (28 MPa) usando um equipamento de teste-controlado com nitrogênio.

Calibração do governadorem uma bancada de testes reconstruída simulando perfis de carga em rampa e carga escalonada – registrados em um certificado de calibração de 6 pontos.

Cada bomba é então executada-por 30 minutos sob condições de-carga total para estabilizar os conjuntos de molas, após o que re-medimos o rack-para-a linearidade de entrega. O relatório final inclui o índice de aumento de torque-medido (proporção de entrega de 1.400 rpm a 1.800 rpm), garantindo que ele fique entre 1,15 e 1,25, de acordo com as especificações do OEM.

Q1: O 201-4202 é um substituto direto do 10R-1001 em todos os motores 3412?
Fisicamente sim, mas funcionalmente não. A calibração do fornecimento de combustível é diferente-substituir um 10R-1001 por um 201-4202 sem ajustar o regulador causará excesso de combustível na faixa intermediária, possivelmente excedendo os limites de fumaça. Recomendamos consultar o boletim de serviço do motor para obter o número de peça correto com base na aplicação.

P2: Como faço para distinguir uma peça fundida 201-4202 genuína de uma unidade falsificada?
As peças fundidas genuínas da Caterpillar têm um número "201-4202" distinto elevado no flange, acompanhado por um código de data de três{4}}letras (por exemplo, "CJG") e um código de barras-gravado a laser na tampa do regulador. Nossas bombas remanufaturadas também incluem um selo inviolável sobre o parafuso de calibração.

Q3: Qual é a temperatura máxima do combustível que a bomba pode tolerar durante a operação contínua?
A bomba é classificada para temperaturas de entrada de combustível de até 70 graus. Acima disso, a viscosidade cai, aumentando o vazamento interno e reduzindo o volume fornecido em aproximadamente 0,5% por 5 graus. Recomendamos a instalação de um radiador de combustível se o motor funcionar em climas tropicais.

P4: Posso ajustar a característica de aumento-de torque trocando as molas do governador?
Sim,-oferecemos um kit de ajuste de mola (vendido separadamente) que modifica a queda e o aumento de torque. No entanto, isto requer uma bancada de testes para calibração adequada; ajustes de campo sem medição geralmente levam a oscilações instáveis ​​ou aceitação de carga atrasada.

P5: A bomba requer um comprimento específico de linha-de alta pressão para manter o tempo de injeção?
O 3412 original usa linhas de comprimento igual (aproximadamente 800 mm) para garantir sincronização uniforme entre os cilindros. Se você estiver substituindo apenas uma bomba, mantenha a disposição da linha existente. Se estiver instalando um conjunto completo, use linhas com diâmetro interno (2,0 mm) e comprimento idênticos para evitar variação de ciclo-para{6}}ciclo.

P6: Qual é a vida útil esperada de uma bomba 201-4202 remanufaturada em condições marítimas normais?
Com filtragem de combustível adequada (menor ou igual a 10 µm) e manutenção regular do separador de combustível/água, a bomba normalmente dura de 8.000 a 10.000 horas antes de precisar de substituição do êmbolo/cano. As molas da válvula de entrega podem enfraquecer mais cedo, por volta de 6.000 horas-incluímos molas de reposição em nosso kit de revisão.
